VCTF케이블 자세히 들여다보기!

by 착한말꾸 2024. 1. 29.

안녕하세요? 훌케이블 과장입니다.

오늘은 우리가 흔히 일상 속에서 전기제품의 파워(전원) 코드로 사용되는 VCTF 케이블에 대해서 자세히 알아보려고 합니다. 냉장고나 TV 세탁기등의 전원을 공급해 주는 전선으로 사용되는 케이블입니다.

과연 이 VCTF 케이블이 어떤 사양을 가지고 있는지? 이 케이블을 구매하려고 하는 분들의 궁금증을 조금이나마 풀어드릴 수 있을까해서 몇 글자 적어봅니다.





  • VCTF케이블의 기본 사양



출처 : 상진전선 홈페이지





VCTF는 사진과 같이 주로 300/500V 이하의 전자제품, 전자기기나 음향기기 등의 소형기구에 이용이 되는 케이블 또는 전선입니다. 우리가 흔히 말하는 전원코드, 전기선 또는 파워코드라고 하는 것이 보통 이 VCTF케이블을 지칭하는 경우가 많습니다.





영어버전











VCTF를 단면으로 잘라보면 이런 모양이 나오는데 밖에서부터 안으로 시스/절연체/도체로 구성되어 있습니다. 보통 케이블의 경우와 같은데요. 외피라고도 하는 시스 부분은 PVC재질이며, 이 케이블의 경우 절연체도 PVC 재질입니다. 특수한 사양일 경우 절연체의 재질을 테프론이나 PE재질로 하는 경우도 있는데 일반적으로는 PVC를 많이 사용합니다.



PVC의 경우 70℃의 허용온도를 가지고 있고, 필요에 따라 90℃까지 견딜 수 있도록 생산은 가능합니다.



속심의 경우도 일반적으로 2C(가닥)/3C/4C로 나오지만 그 이상의 가닥수는 주문생산으로 가능한 부분입니다.









VCTF의 공식 명칭은 60227 KS IEC 53입니다.

품명은 300/500V 범용 비닐시스 코드입니다.







규격은 0.75SQ~2.5SQ까지 나오는데 그 이상의 경우는 VCT 형태의 케이블 나오는 게 일반적인데 다음 포스팅에서 VCT 케이블에 대해 포스팅 할 예정입니다.









포장단위는 사진과 같이 100M 조장으로 나오기도 하고, 300M 조장으로 나오기도 합니다. 그 외 10M 단위로 컷팅판매도 가능하오니 구매하시려는 업체에 문의하시면 됩니다. 글 하단에 전선 관련 문의 링크도 올려드릴 테니 추가로 궁금하신 건 언제든지 문의하셔도 됩니다.









케이블 색상은 보통 흑색(검은색)으로 나오지만 때에따라 백색 또는 아이보리(연회색)로도 사용하시는 경우가 있는데 이 역시 주문생산은 가능합니다. 주문 생산 시 보통 MOQ는 5000M 정도로 보시면 됩니다.

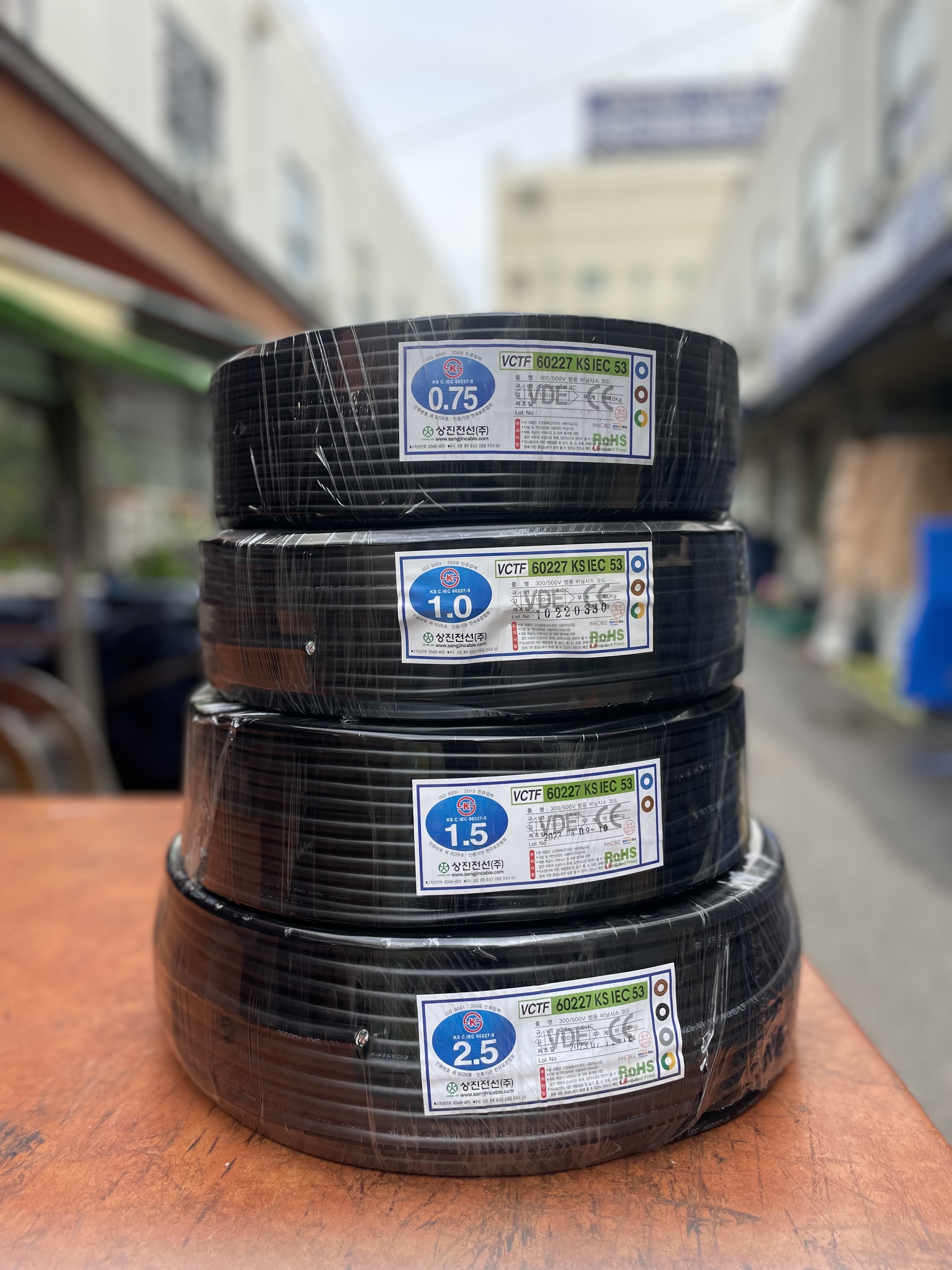

VCTF 사이즈별로 쌓아서 찍어봤습니다.^^

라벨 오른편에 색깔있는 도넛 모양은 개수에 따라 속심 가닥수를 알 수 있고, 속심 컬러를 표시한 것이기도 합니다.

제조사별로 표시 방식이 다르긴한데 거의 대동소이해서 참고로 알아두시면 다른 제조사의 제품을 보실 때 도움이 될 것 같습니다.









기본적으로 ROHS 자료와 MSDS 자료는 대응이 됩니다. 승인 관련해서 파일이 필요하신 분들은 상진전선 홈페이지도 좋고 아래 남겨드리는 링크로도 요청하시면 보내드리도록 하겠습니다.









이건 저희 거래처에서 하네스 작업을 해두신 모습인데 이 케이블은 파워코드 형태로도 사용이 되지만 기기 내/외부의 전원 연결에도 사용이 됩니다.









케이블의 속심을 탈피하고 수축튜브로 깔끔하게 마감을 한 모습이네요.^^



지금까지 VCTF케이블에 대해 알아보았는데요? 궁금증이 다 풀리셨는지 모르겠습니다. 추가로 더 문의하실 내용은 언제든지 답글이나 링크를 통해 연락 주시면 최대한 빠른 시간 안에 응답이 되도록 노력해 보겠습니다.



VCTF 허용전류표를 올려드립니다. 참고하시면 되겠습니다. 테스트용 수치이니 참고만 부탁드립니다.

VCTF 허용전류.pdf
0.03MB

그럼 다음 포스팅에서 뵙겠습니다.

감사합니다.
