UL2464 케이블은 기기간의 데이터 연결을 주요 목적으로 하는 멀티 와이어 형식의 케이블을 말합니다. 산업이 다각화되고, 제품군들이 다양화되면서 케이블의 사양도 점점 다양해지고 있습니다. 케이블을 구매하시려는 분들 또한 다양한 제품들이 있어서 가끔 헷갈려하시는 경우가 있습니다. 그럴 때 참고할 수 있는 내용을 알려드리려고 합니다.
1. UL2464의 라벨을 확인합니다.

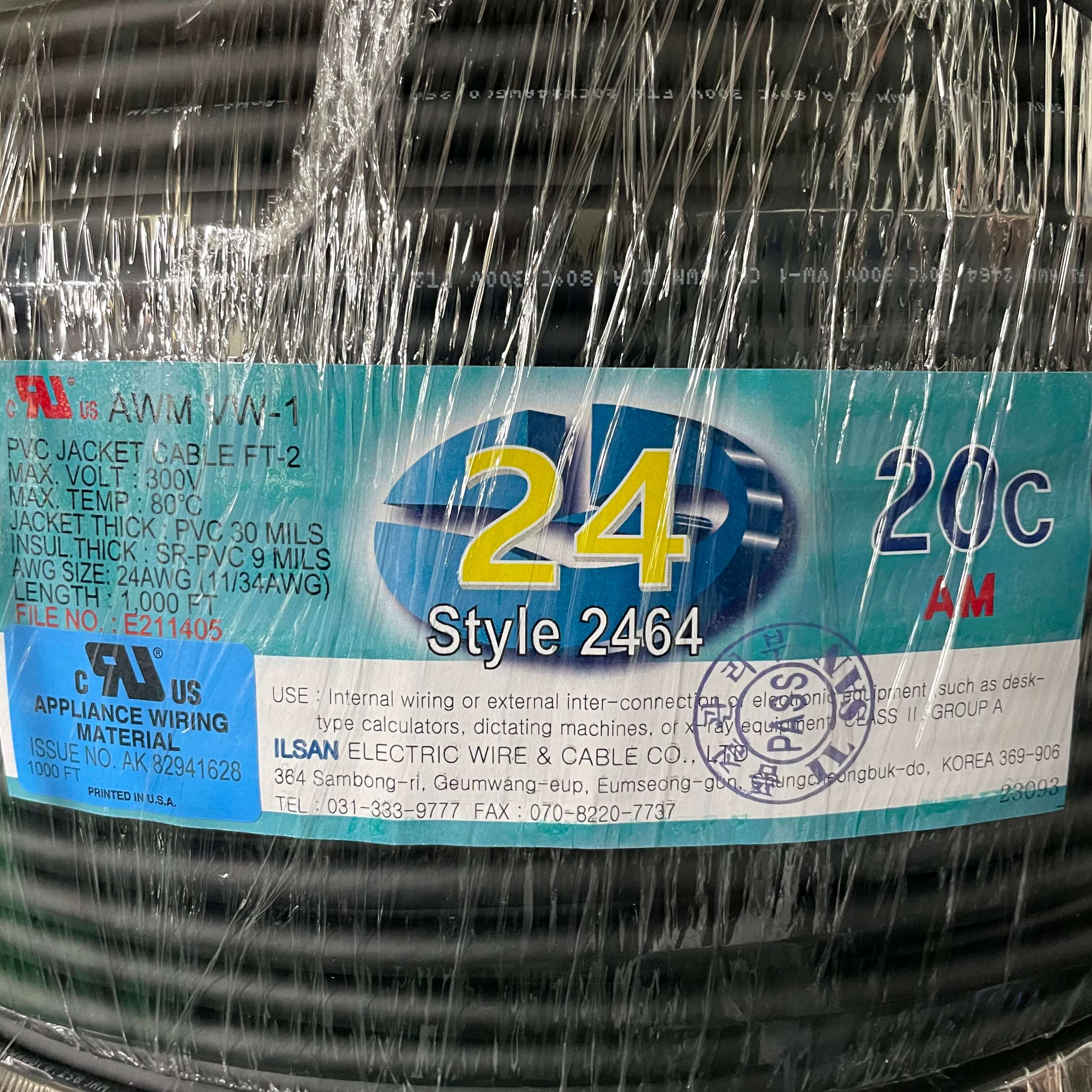

보통 케이블 라벨의 형태는 제조사별로 다르지만 그 내용은 대동소이 합니다. 라벨만 봐도 제품의 거의 모든 정보를 알 수 있는데 크게 UL번호와 규격 그리고 속심수만 알아도 구매하는 데는 문제가 없습니다. 사진에서 보는 바와 같이 가운데 24라고 되어 있는 부분은 AWG(American Wiring Guage) 24번 규격을 말합니다. 그리고 그 밑에 Style은 UL번호입니다. 그 오른쪽은 속심수를 말합니다. 그리고 그 밑에 빨간 글씨의 AM은 알루미늄 마닐라 테이프 작업을 했다는 표시입니다. 그래서 만약 이와 같은 케이블을 구매하시고자 한다면 UL2464 AWG24에 20C 조작선(AM은 업계에서 흔히 조작선으로 통합니다.)이라고 말씀하시면 구매가 가능합니다.
2. UL2464의 자막을 확인합니다.
다음으로 라벨을 확인할 수 없고, 제품의 일부분을 가지고 계신다면 제품에 기록되어 있는 자막을 확인하는 방법이 있습니다. 자막에도 라벨과 마찬가지로 제품의 정보들이 기록되어 있기 때문에 해당 제품을 구매하는데는 무리가 없습니다.
이런 식으로 케이블에 자막이 표시되어 있습니다. 왼쪽에서 차례대로 보면 UL2464 80℃ 300V VW-1 FT2 25 CX22 AWG(0.3SQ) AMSB로 되어있는데 제품 구매 시 필요한 정보는 UL2464 80℃ 300V VW-1 FT2 25CX22AWG(0.3SQ)AMSB 빨간색으로 표시한 부분입니다. 이것을 참고해서 같은 사양 또는 다른 비슷한 사양에 제품을 구매할 수 있습니다.
3. UL2464 케이블의 외경 측정하기
라벨도 없고, 제품의 샘플은 있는데 자막이 없는 경우가 있습니다. 이럴 때도 당황하지 마시고 제품의 외경 즉, 원의 지름을 측정하여 제품의 대략적인 정보를 확인할 수 있는데요. 보통 UL규격의 케이블 같은 경우에는 UL기준이 정해져 있기 때문에 같은 사양이라면 비슷한 외경을 가지고 있습니다. 외경을 측정할 때에는 버니어칼리퍼스 혹은 노기스와 같은 장비를 사용하여 측정할 수 있고 직접 케이블을 까서 속심과 도체사이즈를 측정할 수도 있는데 우리가 수학에서 배운 원의 넓이를 계산하는 방식으로 할 수 있습니다.
4. 마무리하며
오늘은 UL2464케이블 사양을 확인하는 방법을 알아보았습니다. 제품의 라벨이나 자막을 통해 확인하거나 직접 외경을 측정하는 방법을 소개해드렸습니다. 케이블이 워낙 다양해서 많은 내용을 한꺼번에 담을 수 없다는 점 양해 부탁드리며 추가적으로 궁금한 사항은 아래의 남겨드리는 링크를 통해 문의하시면 신속한 답변을 드리도록 하겠습니다. 감사합니다.
